技术概述
HDPE土工膜由于其耐化学腐蚀能力强、制造工艺成熟、易于现场焊接，并积累了比较成熟的工程实施经验，广泛应用于环保、垃圾填埋场、水利、化工、冶金、给排水、景观（人工湖）、养殖业、市政建设等各个行业的防渗与防腐工程中。在防渗工程中，土工膜在运输和施工过程中可能产生破损，破损孔洞会影响工程的防渗效果，导致渗漏。因此，土工膜的选材、施工焊接方法及施工质量都有明确的标准和规范。施工过程中需遵循科学的质量保证体系（CQA, Construction Quality Assurance），以确保防渗效果。
- 土工膜铺设阶段：使用电弧法进行渗漏检测，识别生产、运输和铺焊阶段的孔洞
- 覆盖层施工完成后：采用双电极法进行渗漏检测，找出机械破损
- 裸露土工膜渗漏破损检测（电弧法 / 双电极法）
- 砂石土料覆盖渗漏破损检测（覆土后）
- 水覆盖土工膜渗漏破损检测（可参考 ASTM D7007 / D8265）
- 出具正式检测报告并给出修复建议
为什么要做完整性检测
HDPE 防渗土工膜具有优良的耐化学腐蚀性与防渗性能，广泛应用于环保、冶金、矿山、水利及工业工程。在污染防控工程中，它是阻断污染物向下迁移的最后一道屏障；在水利工程中，它直接决定库容的保持能力。
土工膜在生产、运输、铺设及上覆材料施工的各个环节均可能产生破损。据本公司检测项目统计，约 24% 的破损发生在铺设与焊接阶段，73% 发生在保护层（覆盖层）铺设阶段，其余约 3% 产生于运营期。后者恰为目视检查与焊缝检测的覆盖盲区。
一处肉眼难以察觉的针孔，即可造成渗滤液的持续下渗或水库的长期渗漏。待地下水监测井出现异常时，污染羽通常已形成规模，修复成本可达数百万乃至千万元量级。
传统方法的局限在于滞后性：地下水监测井属被动监测，只能反映渗漏已经发生，无法确定渗漏位置。在污染扩散之前完成处置，技术路径有二——投运前实施一次全面的电学完整性检测；运营期建立连续的在线监测。
数据来源：本公司检测项目统计。该比例为统计结果，具体项目的分布会有差异，仅供参考。
原理与方法
然而，根据工程调查结果显示，即使在严格执行施工质量保证程序的情况下，土工膜破损和渗漏仍有可能发生。特别是在土工膜上覆材料完成后，传统方法难以准确定位破损孔洞。电学渗漏检测技术可以有效解决这一问题。通过在施工阶段和覆盖层施工完成后进行检测，可以发现生产、运输或铺设过程中的机械破损，从而提升防渗工程质量和可靠性。调查显示，大部分土工膜缺陷产生于施工阶段，而焊缝失效的情况较少出现。因此，施工过程中应重点关注孔洞和施工破坏问题。
三类工况与对应方法
选型由膜的状态决定：膜露用裸膜方法，盖水用水覆盖方法，盖土只有双电极法（ASTM D6747 为总选择指南）。
| 工况 | 方法 | 检出目标 | 参考标准 |
|---|---|---|---|
| 裸露土工膜 铺设焊接后 | 电弧法 | 生产、运输与铺焊阶段的针孔，最小可检出约 1 mm | ASTM D7953 CJJ/T 214-2016 |
| 砂石土料覆盖层下 | 双电极法 | 保护层机械施工造成的破损，破损风险最高的阶段 | ASTM D7007 / D8265 CJJ/T 214-2016 |
| 水体覆盖 蓄水运营中 | 水下双电极法 | 不可排空工况下的渗漏点，检测与运营同步进行 | ASTM D7007 / D8265 |
水覆盖工况的作业方式
对已投运的水下防渗结构而言，排空检测意味着停产与高额成本。公司按水深及介质危害性分级作业，检测与运营同步进行，无需放空库容。
| 工况分档 | 作业方式 | 说明 |
|---|---|---|
| 水深 ≤ 0.5 m | 涉水手持探针逐点探测 | 检测人员在保证安全的条件下进入水中，采用特制水下探针作业，流程与陆地双电极法一致 |
| 水深 0.5～1.0 m 或水体含危害性物质 | 绳索牵引漂浮式检测仪 | 由岸边绳索牵引，检测仪沿预定路线在水面移动并自动采集，人员不接触水体 |
| 水深 > 1.0 m 或大面积水域 | 无人勘测船船载采集 | 设定勘测轨迹后实施全自动、高密度采集，作业效率、覆盖率与定位精度显著提升 |
典型场景与示意图
裸露土工膜渗漏破损检测
在生产、运输和铺设施工过程中，土工膜可能出现针孔、刺破或划伤等破损。即使是微小的针孔，当数量较多时，也可能导致渗漏量增加，超过设计允许渗漏率（ALR）。
传统方法：水枪法和水坑法曾用于裸露土工膜检测，但其适用范围有限，无法在多种施工环境中有效应用。
电弧法检测：电弧法适用于表面干燥的裸露土工膜，或覆盖有非导电土工布等有孔隙的人造合成材料的情况。检测要求膜下方具有导电层，如 GCL（复合膨润土垫层）或粘土层。电弧法可在土工膜铺设前阶段发现微小孔洞，提高防渗工程的质量控制水平。

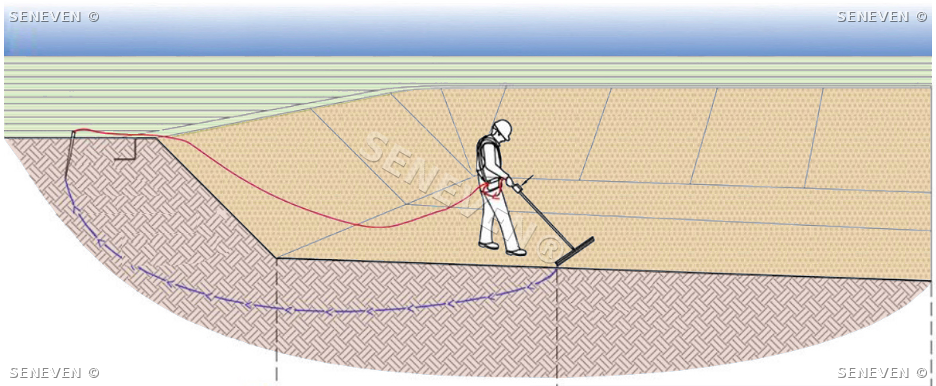

技术参考：检测方法参考 ASTM D7953《Standard Practice for Electrical Leak Location on Exposed Geomembranes Using the Arc Testing Method》。在土工膜上方引入高压，该高压接地到土工膜下方的导电介质；用检测刷扫描土工膜表面，当电流通过破损点时，电流完成回路时会形成可见的电弧，并且电流升高会转换为声音和光警报。
砂石土料覆盖渗漏破损检测
在土工膜上铺设砂石等覆盖土料时，重型施工机械可能是造成土工膜破损的主要因素。施工完成后对防渗层土工膜进行现场完整性渗漏破损检测，是一种经济且有效的技术手段，可发现施工过程中产生的破损孔洞。
完整性渗漏破损检测：该检测在最终施工完成后进行，土工膜衬垫经过施工和负载作用后实施，可用于评估防渗衬层成品的质量。针对砂石土料覆盖的土工膜，可采用双电极法进行渗漏破损检测。
技术原理：在土工膜完整无破损的情况下，上下供电形成的电场相对稳定；当土工膜存在破损孔洞时，孔洞处的渗漏液体会形成导通回路，使破损点相当于局部电源，导致该区域的电场发生变化，测量仪能够检测到这一异常数据。

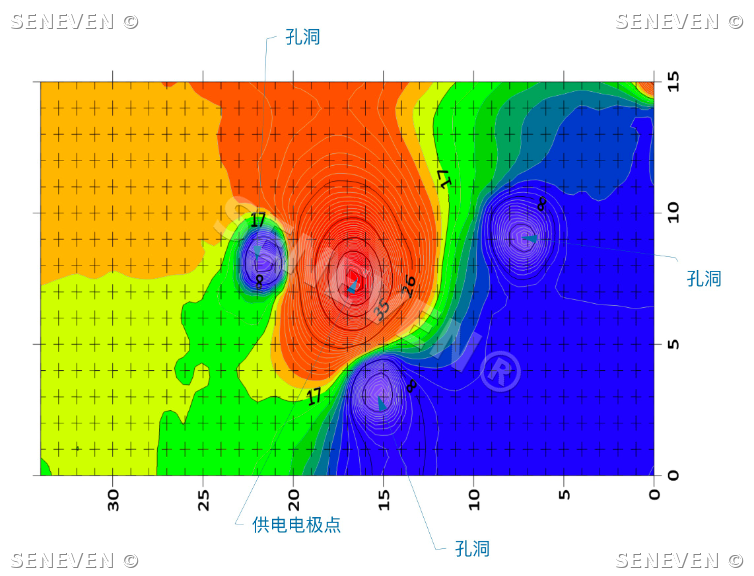

数据分析：检测到的数据可实时上传至云平台进行分析，从而获得破损孔洞的坐标位置。云平台数据分析系统可生成 2D 平面图或 3D 立体电场电势图，直观展示破损分布情况，为防渗工程质量评估和维护提供科学依据。
检测方法参考：中国标准《生活垃圾填埋场防渗土工膜渗漏破损探测技术规程》（CJJ/T 214-2016），美国标准 ASTM D7007 / D8265。
水覆盖土工膜渗漏破损检测
在一些蓄水项目中，当无法进行排空检测时，需要在水覆盖的工况下对土工膜进行渗漏破损检测。此类检测可参考 ASTM D7007《Standard Practices for Electrical Methods for Locating Leaks in Geomembranes Covered with Water or Earthen Materials》、ASTM D8265《Standard Practices for Electrical Methods for Mapping Leaks in Installed Geomembranes》。
浅水逐点检测（水深 ≤ 50 cm）：检测人员可进入水中，手持探测仪并使用探针进行逐点探测。检测过程中可识别土工膜的缺陷和渗漏，包括补丁、焊缝、针孔和接缝等；异常点通过浮标进行标记。探针采集的数据可上传至云服务器，进行渗漏破损位置分析，作为现场检测的补充。
漂浮拖曳检测（水深 > 50 cm）：当水深超过 50 cm，或水体中存在可能危害人体安全的物质（如危险液体、化学品、污物、厚沉积物或污泥）时，可采用绳索拉动漂浮检测仪的方法进行检测。通过将探头拖过检测区域，采集仪可自动记录电场数据及采集点坐标。

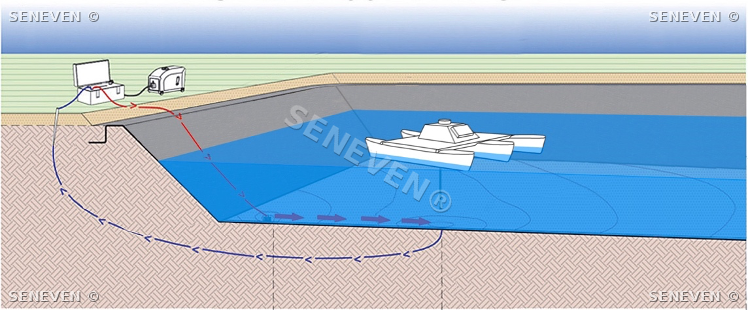

无人勘测船检测（水深 > 1 m）：对于液体深度超过 1 m 的区域，可使用可编程移动勘测船沿预设轨迹采集数据。传感器根据水深调整下放深度，确保传感器距池底不超过 50 cm，从而保证数据采集的有效性和安全性。
二维等势线分布图

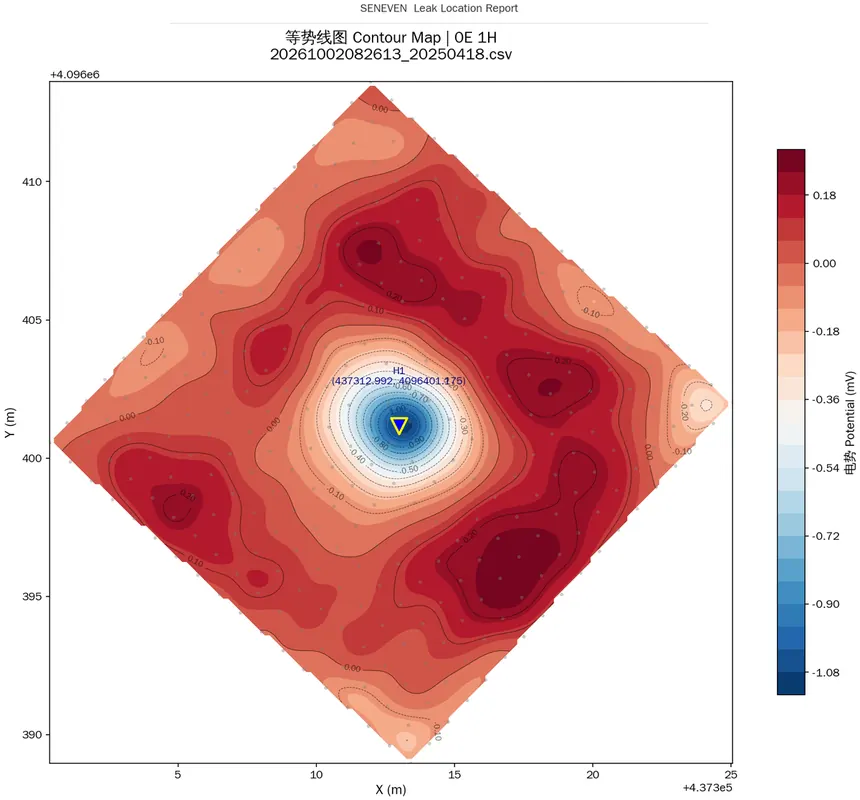

在防渗膜两侧建立稳态电场后,系统采集场地各点电位数据,经反演运算输出二维等势线图。
完好膜下电位平稳呈均匀分布;一旦出现破损,缺陷点周围形成局部低阻通路,等势线在该位置出现明显扰动与汇聚。运维人员可据此快速判断渗漏点位置与扩散范围。
偶极子电势横截面响应

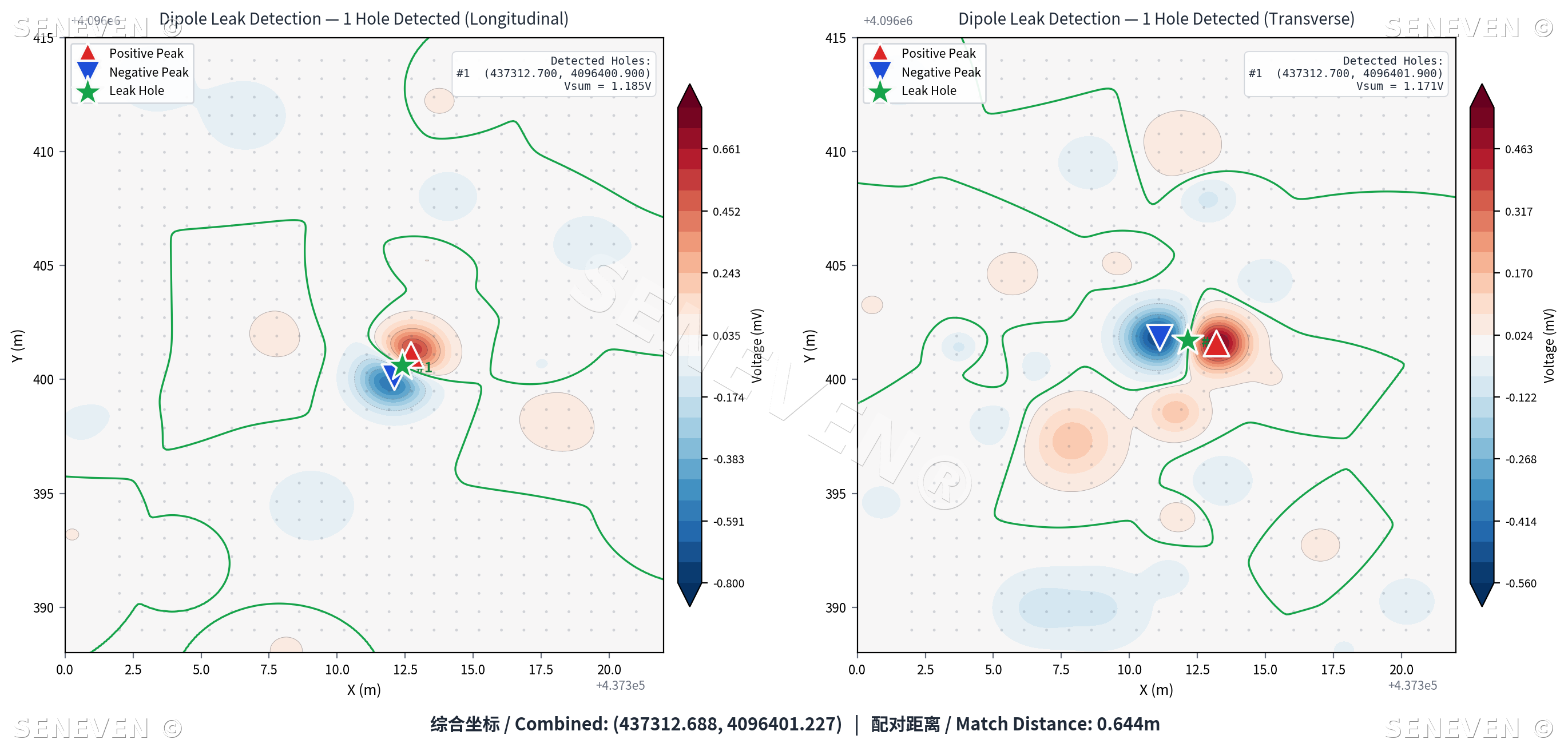

依据 ASTM D7007 / D8265 双电极法,沿网格在膜上方布设偶极子探针对,逐点采集电位差。
经过破损点正上方时,横截面上电位差出现典型的「正负翻转 + 零点交叉」特征 —— 即漏点的电学指纹。该响应图同时给出漏点深度估计,辅助现场开挖确认。
三维电势曲面可视化

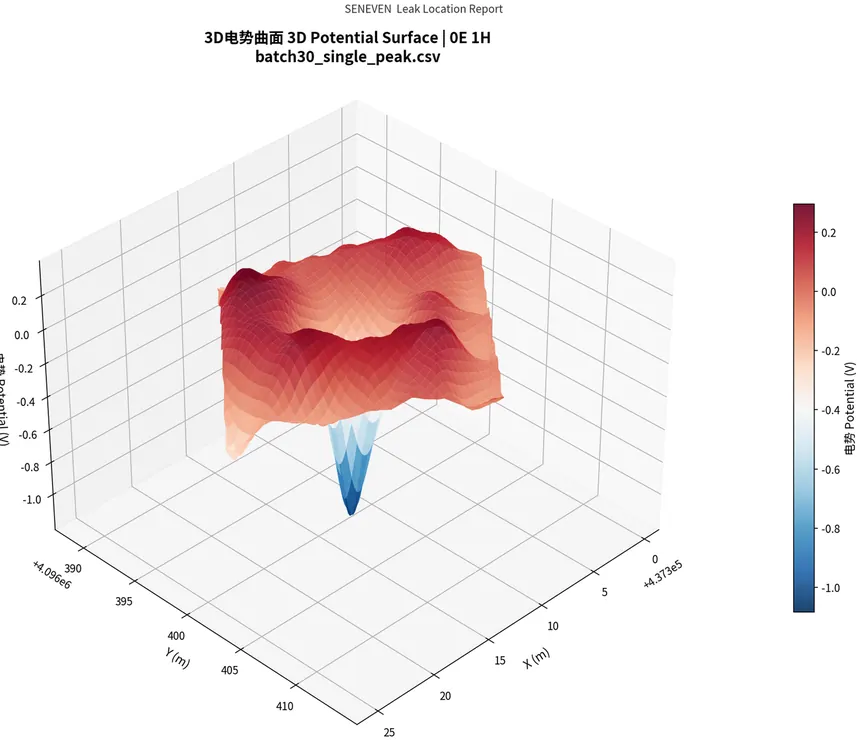

将场地全部观测点的电位反演结果在云平台合成为三维电势曲面。
破损点表现为曲面上的明显尖峰,峰高对应渗漏强度,峰位即破损坐标。配合等势线投影、剖面切片与时间序列对比,渗漏从隐蔽缺陷转化为可量化、可追溯的工程数据。
